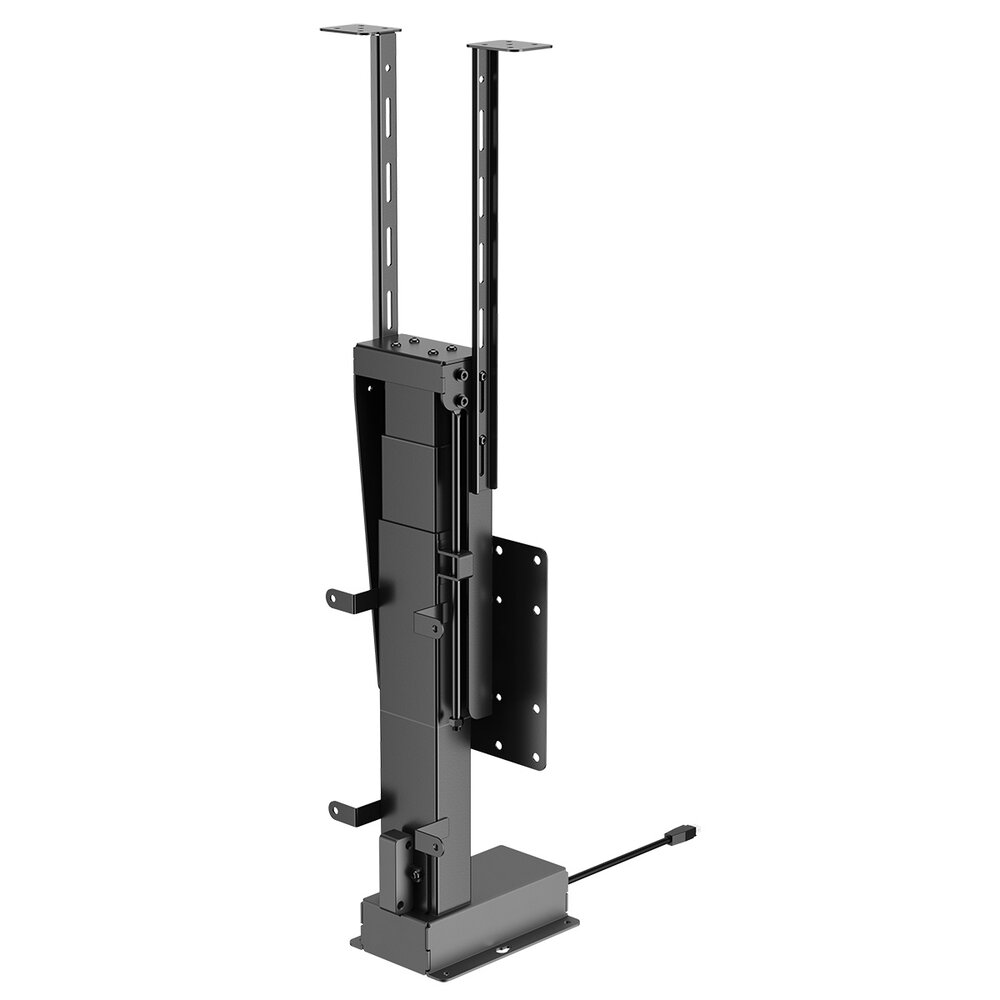

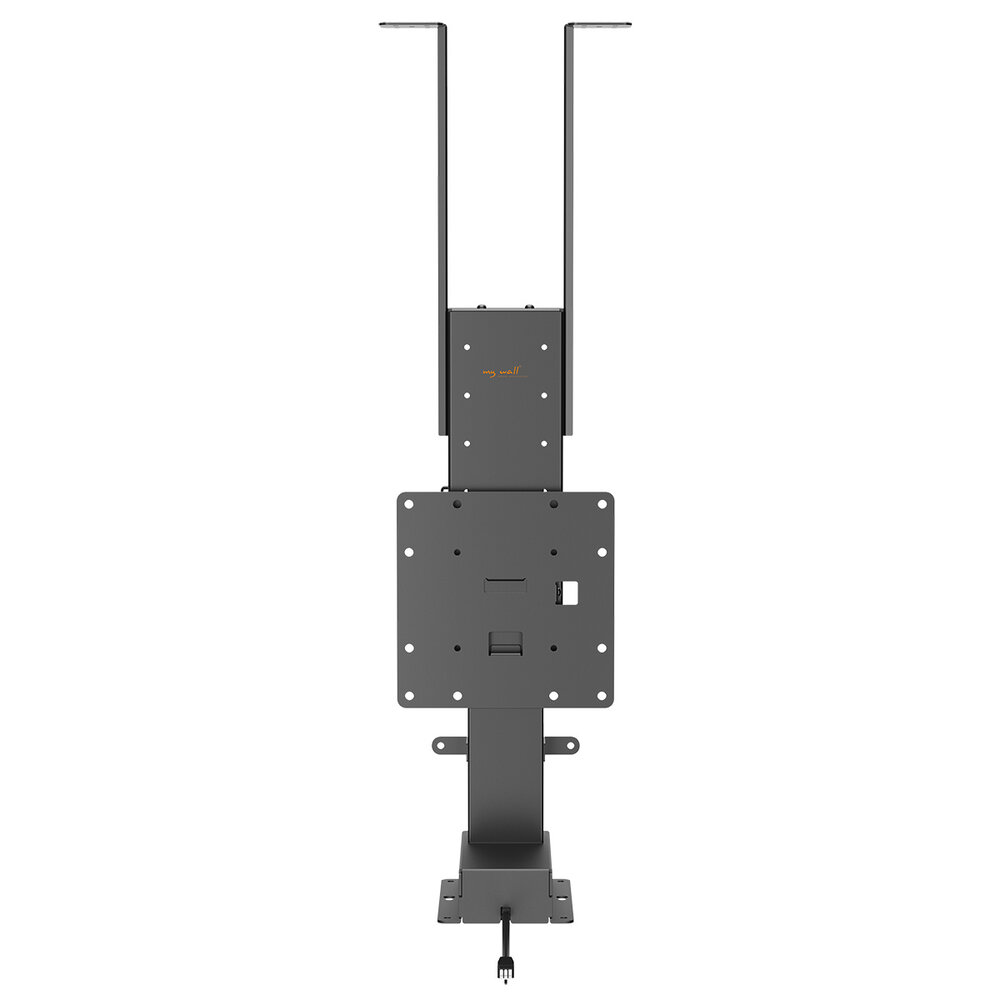

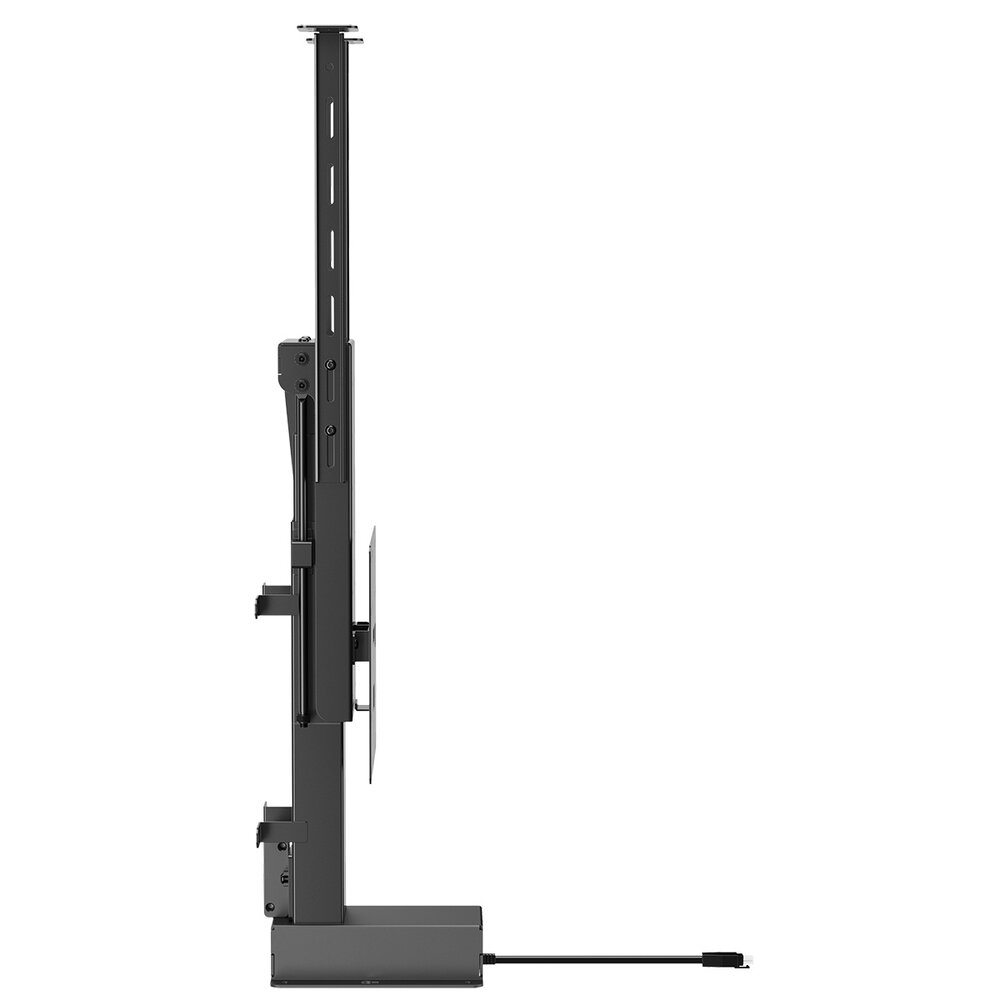

TV Lift voor vloer en plafond HP 66 L

TV Lift voor vloer en plafond HP 66 L

Een TV lift die in een kast kunt monteren die je zowel aan de vloer, als aan het plafond kunt monteren. Je kunt de lift dus van beneden omhoog laten komen. Daarnaast heb je ook de vrije keuze qua klepsysteem. Je kunt ervoor kiezen om de klep mee omhoog of omlaag te laten gaan met de TV, maar je kunt ook kiezen voor een scharnierende klep, waarbij de klep wordt open geduwd en bij het inschuiven van de lift weer mee wordt begeleid en zal sluiten.

De HP 66 L is geschikt voor de kleinere schermen van 17 t/m 32 inch en is onderdeel van Een complete range TV Liften, met dezelfde mogelijkheden alleen voor verschillende afmetingen Tv's en daardoor uiteraard ook verschillende inbouwmaten en een verschil in uitslag. Die bestaat uit de volgende modellen:

• HP 66 L (17 t/m 32 inch),
• HP 66-1 L (32 t/m 48 inch)
• HP 66-2 L (37 t/m 65 inch)
• HP 66-3 L (43 t/m 88 inch)

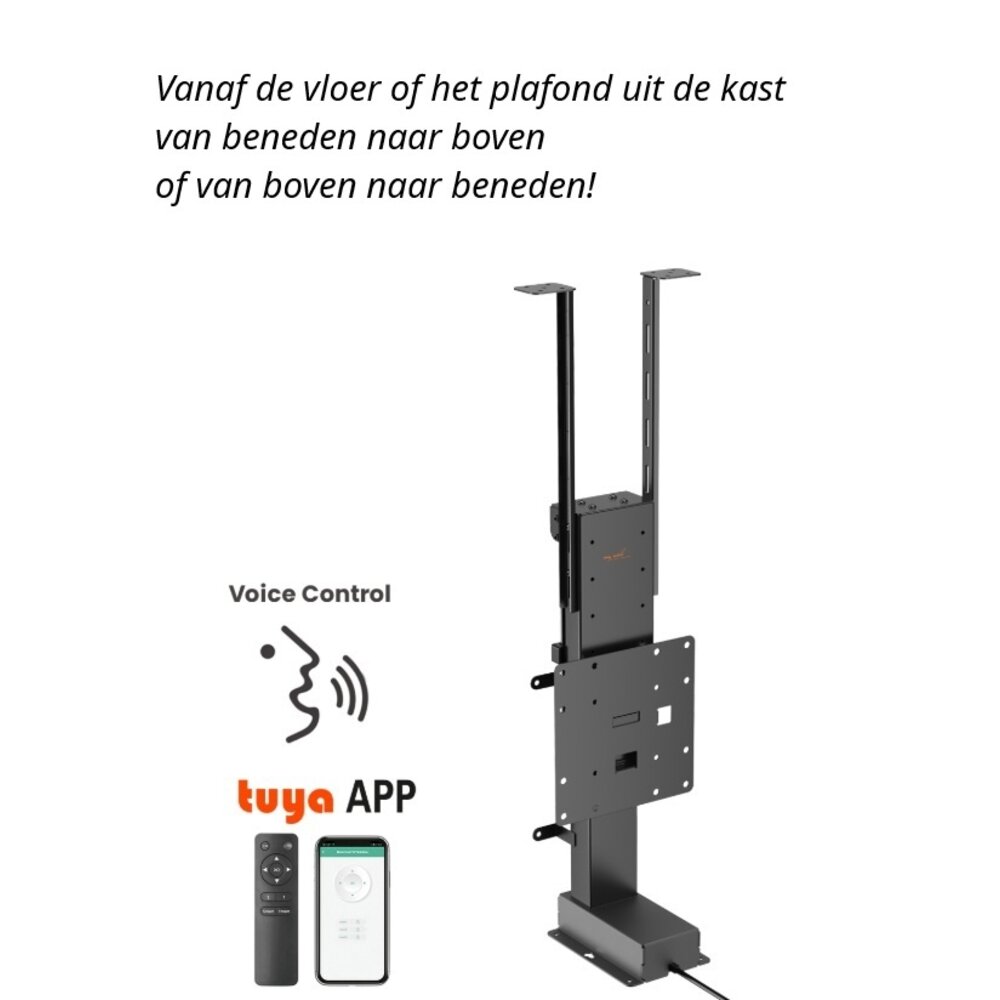

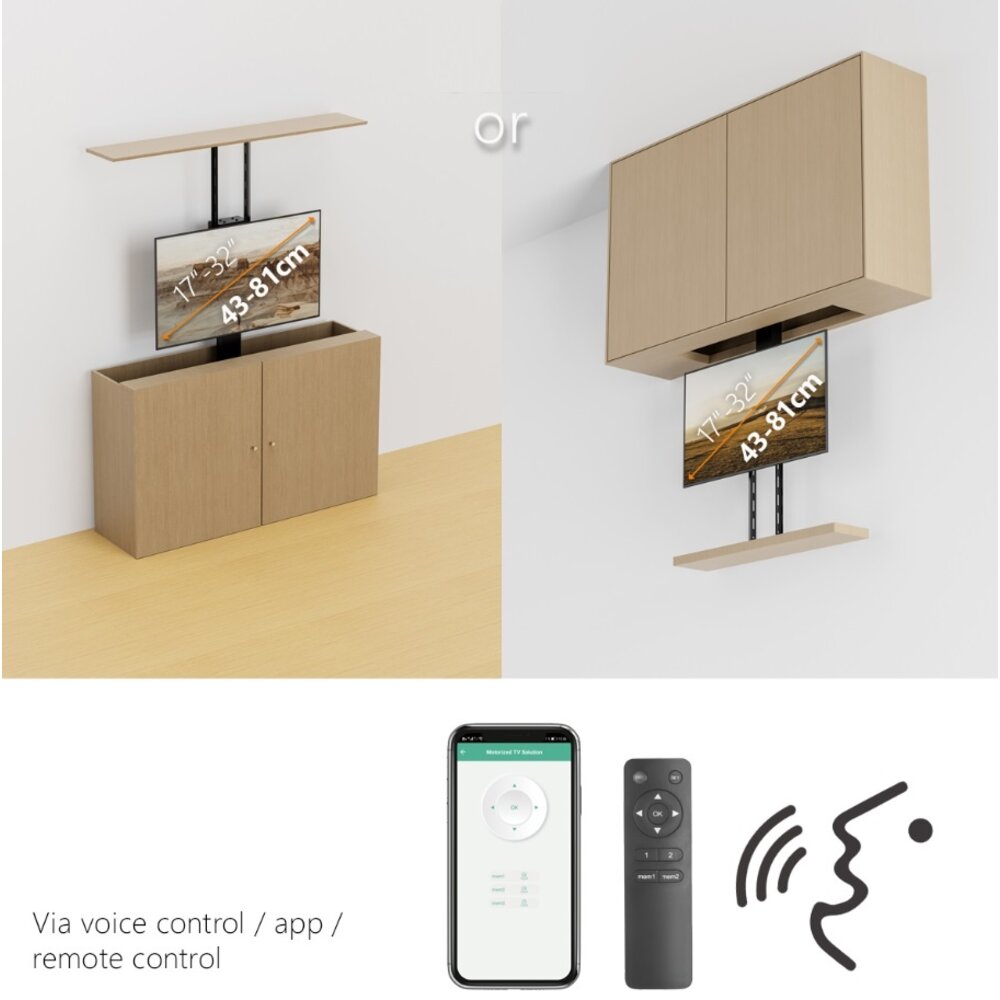

Bedienen via RF Afstandsbediening, Smartphone of Tablet of via Voice Control (Google Home, Amazon Alexa)

Een variatie aan mogelijkheden om te bedienen. Hij wordt standaard geleverd met een RF afstandsbediening, waarmee je ook 2 memory posities kunt instellen. Dus de ideale hoogte is memory stand 1 en volledig naar beneden (of omhoog als hij van boven naar beneden komt) memory stand 2. Dan heb je met 1 druk op de knop de TV lift direct op de juiste positie en 1 druk op de knop de TV weer in de kast.
Daarnaast kun je hem ook via de Tuya App bedienen en als je dan Google Home of Amazon Alexa in huis heb, dan kun je hem daarmee ook op de spraak bediening instellen, optimaal voor elke Smart Home. Daarmee voldoen deze TV liften aan alle eisen van de deze tijd.

Inbouwen in een kast klep mee met de TV of Scharnierende klep

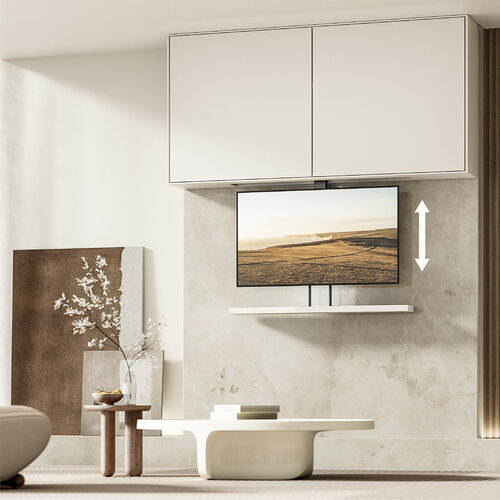

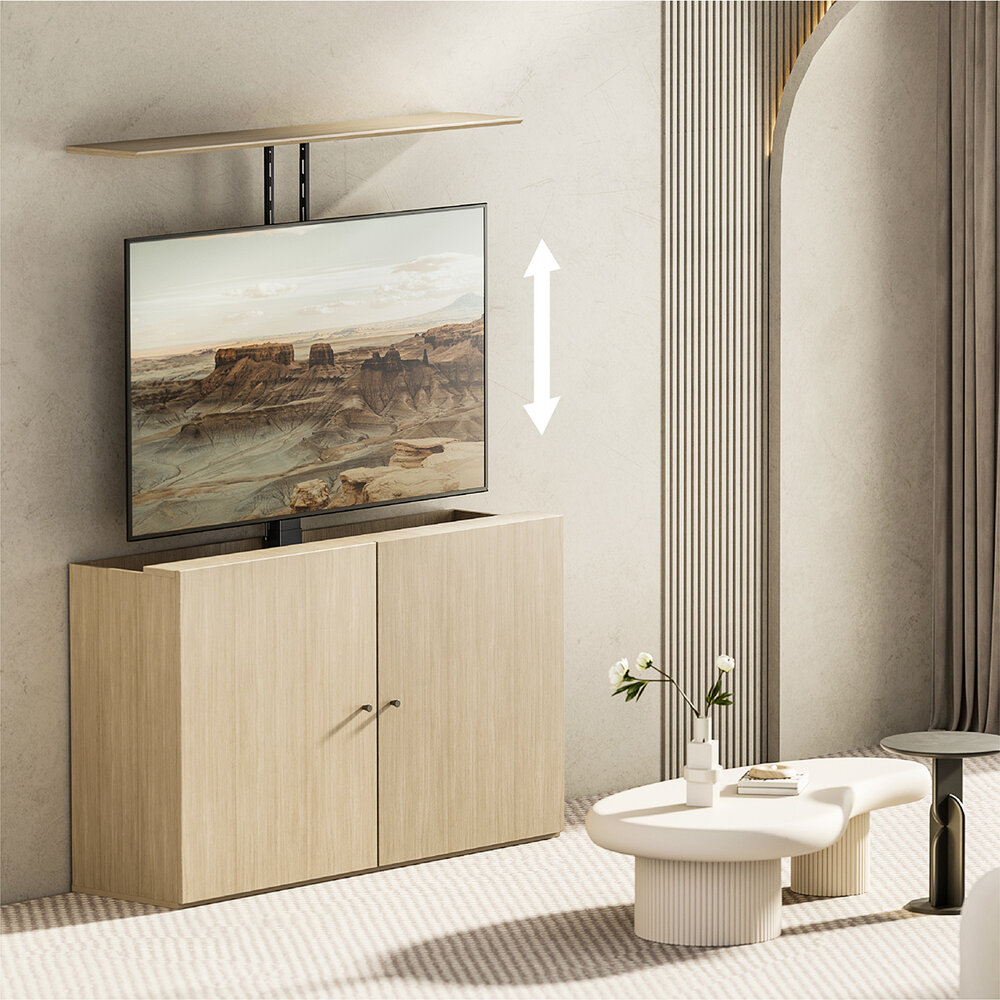

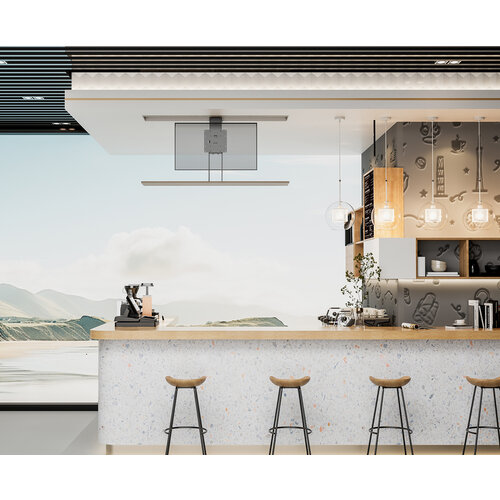

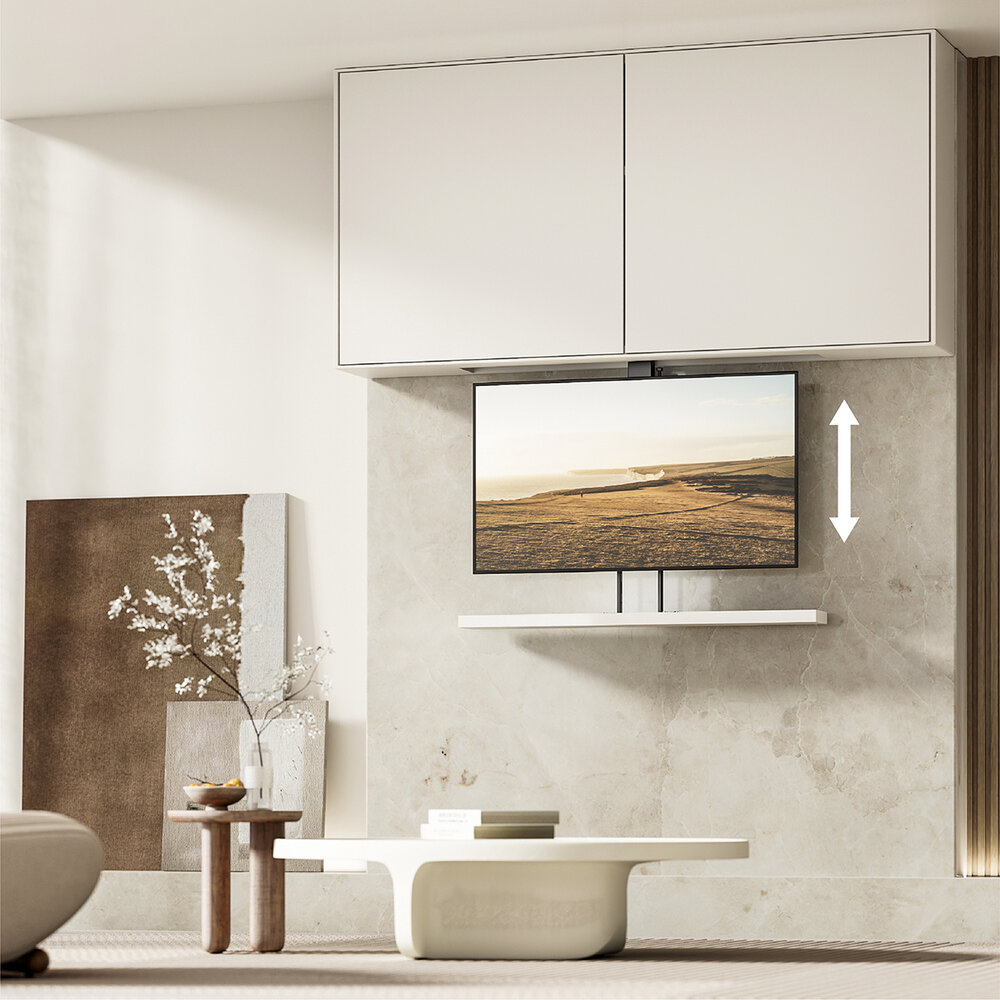

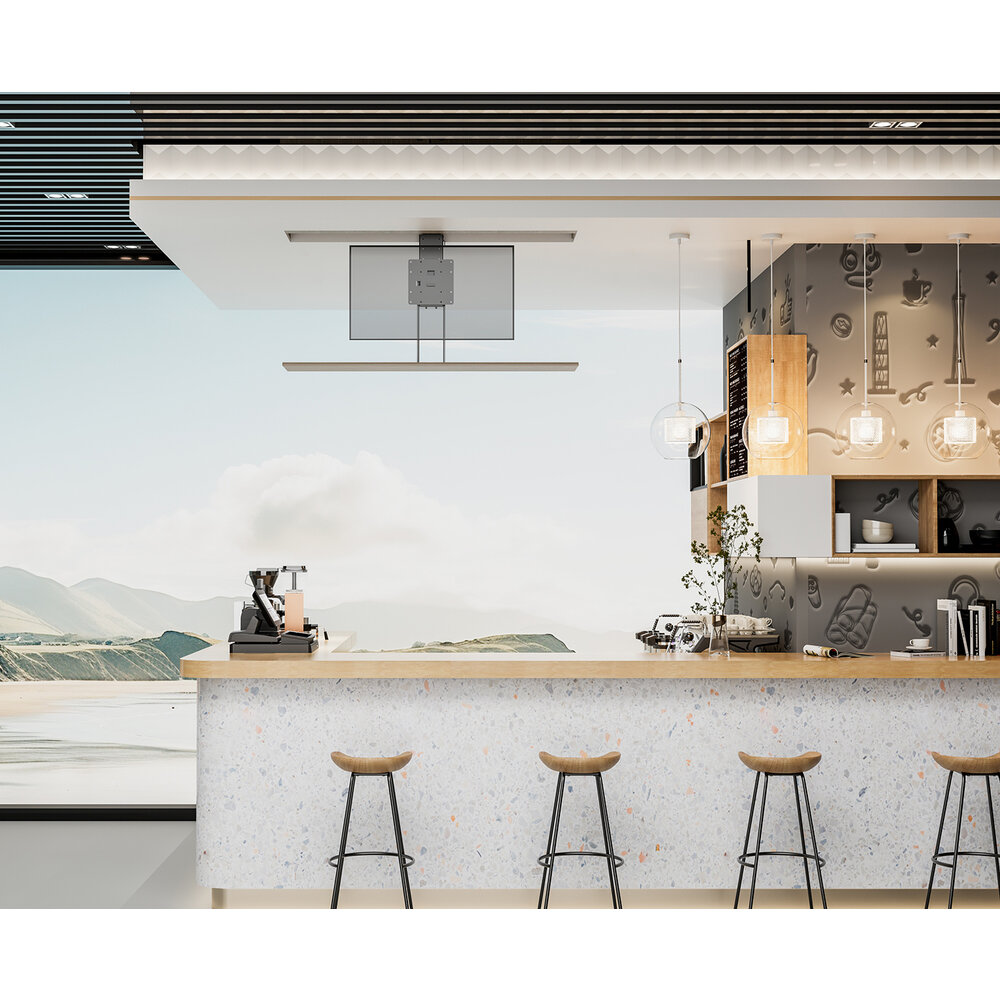

Je kunt deze lift dus inbouwen in een kast die op de vloer staat of aan de wand gehangen wordt waarbij de TV omhoog komt uit de kast of in een kast, die je aan het plafond of de muur hangt, waarbij de TV naar beneden komt. Dan monteer je de TV lift dus als het waren omgekeerd. In beide gevallen is de TV lift geschikt voor schermen tot het aangegeven formaat en een maximaal gewicht van 45 kg.

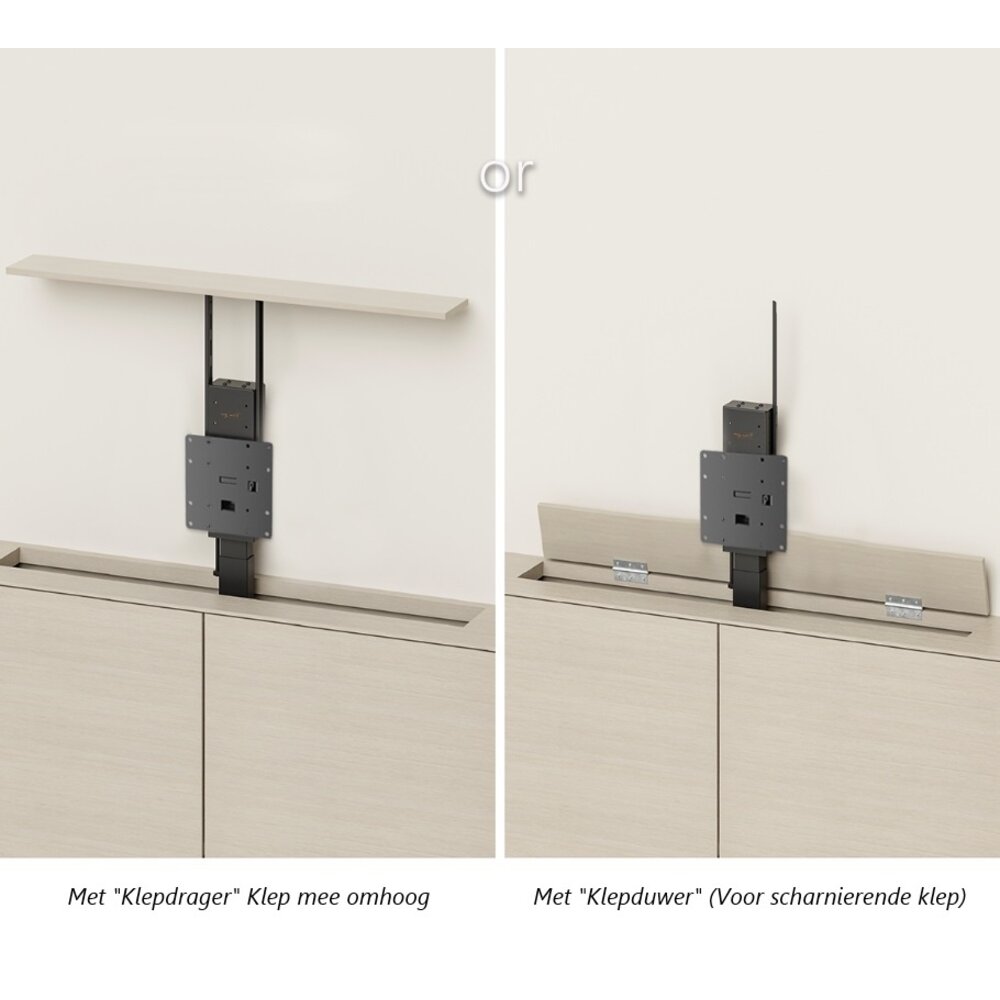

Je heb zelf de vrije keuze bij deze TV lift of je de klepdrager installeert en kiest voor een systeem waarbij de klep mee omhoog gaat of dat je kiest voor de "Klep Duwer" en dus kiest voor een scharnierende klep die open wordt geduwd en weer mee dicht wordt begeleid bij het inhalen van de lift. Houdt hierbij bij plafondmontage wel rekening dat het geveerde scharnieren moeten zijn die niet te krachtig zijn. Eigenlijk is ons advies bij plafondmontage altijd te kiezen voor een klep die met de TV en lift mee beweegt om deze reden.

De hoogte van de klepdrager of de stang die de klep open duwt zijn uiteraard op hoogte af te stellen, je kunt het zo afstellen dat het slechts enkele millimeters boven de TV uit zal komen. Bij een klepdrager is het vaak wat fraaier om hem +/- 10 mm of iets meer nog boven de TV uit te laten komen en bij de stang die de klep duwt is het 't mooiste om hem net 1 of 2 millimeter boven de TV uit te laten komen. Zodat hij de klep wel open duwt, maar vanaf de voorzijde van de TV niet te zien is.

Positie ophanggaten achterop de TV zijn belangrijk

De exacte hoogte die de kast zou moeten hebben, is afhankelijk van de positie van de ophanggaten. Wij gaan het zo goed mogelijk proberen uit te leggen, op een manier dat je zelf kunt berekenen hoe hoog de binnenzijde van de kast minimaal tot maximaal zou moeten of mag zijn. Wij adviseren uiteraard, ondanks het niet nodig zou moeten zijn om altijd één cm speling te houden voor de zekerheid.

Hoe weet of bereken ik de minimale of maximale hoogte van de kast?

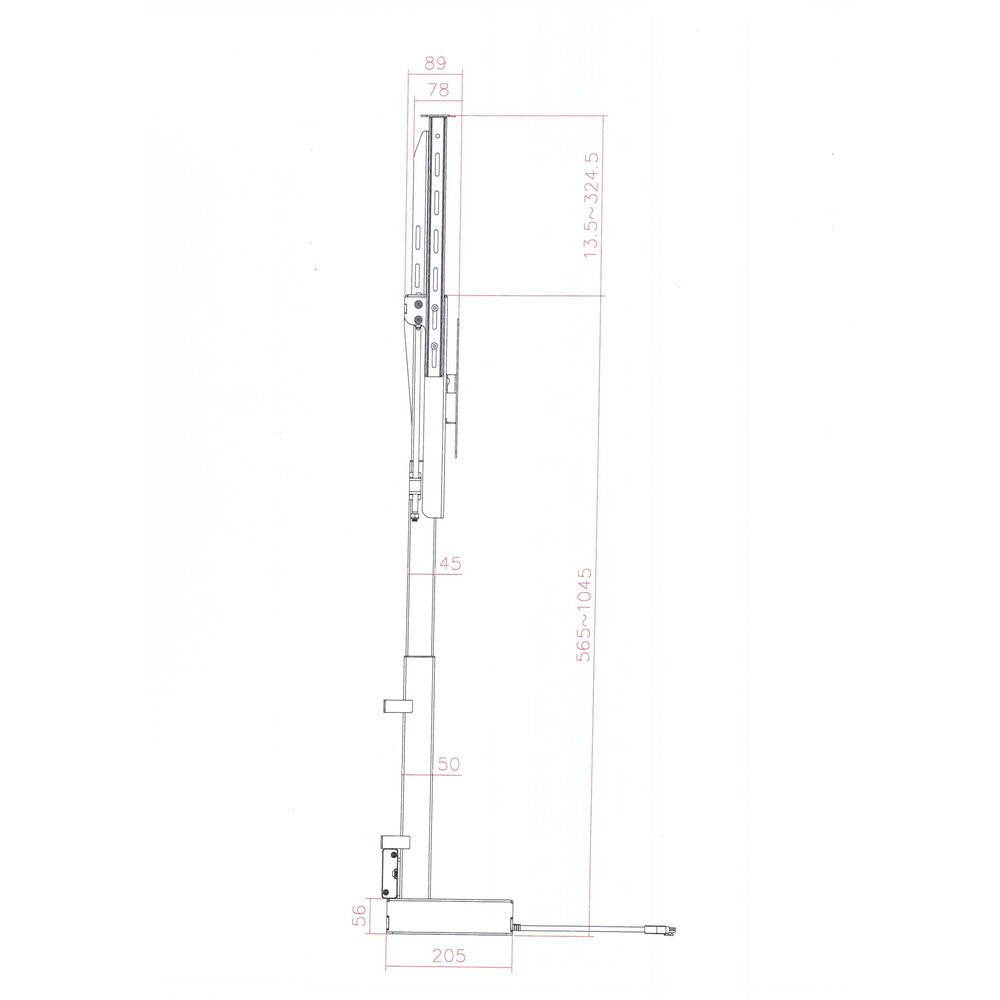

Waar je sowieso rekening mee moet houden is de voet van de TV lift. De TV zal minimaal 60 mm boven de vloer moeten komen te hangen en de klepdrager of de stang die de klep duwt zal aan de bovenzijde nog 10 mm nodig hebben.

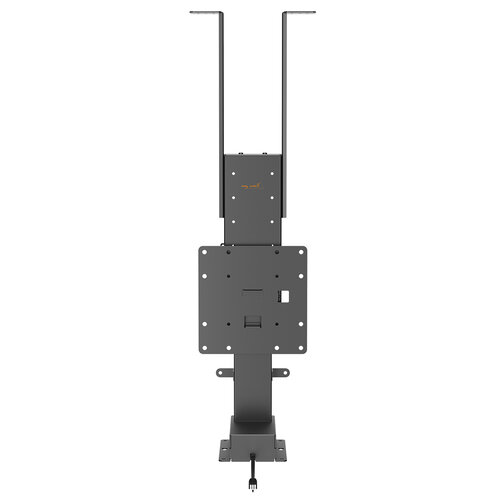

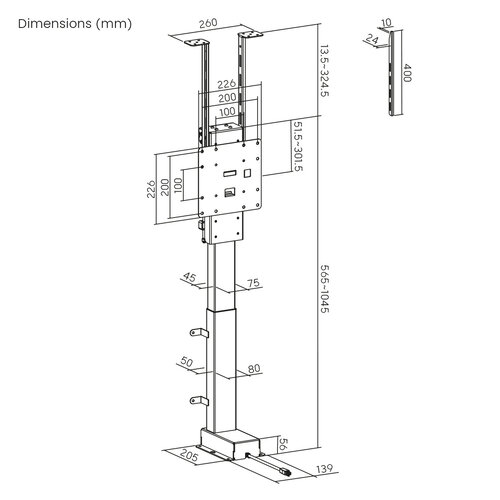

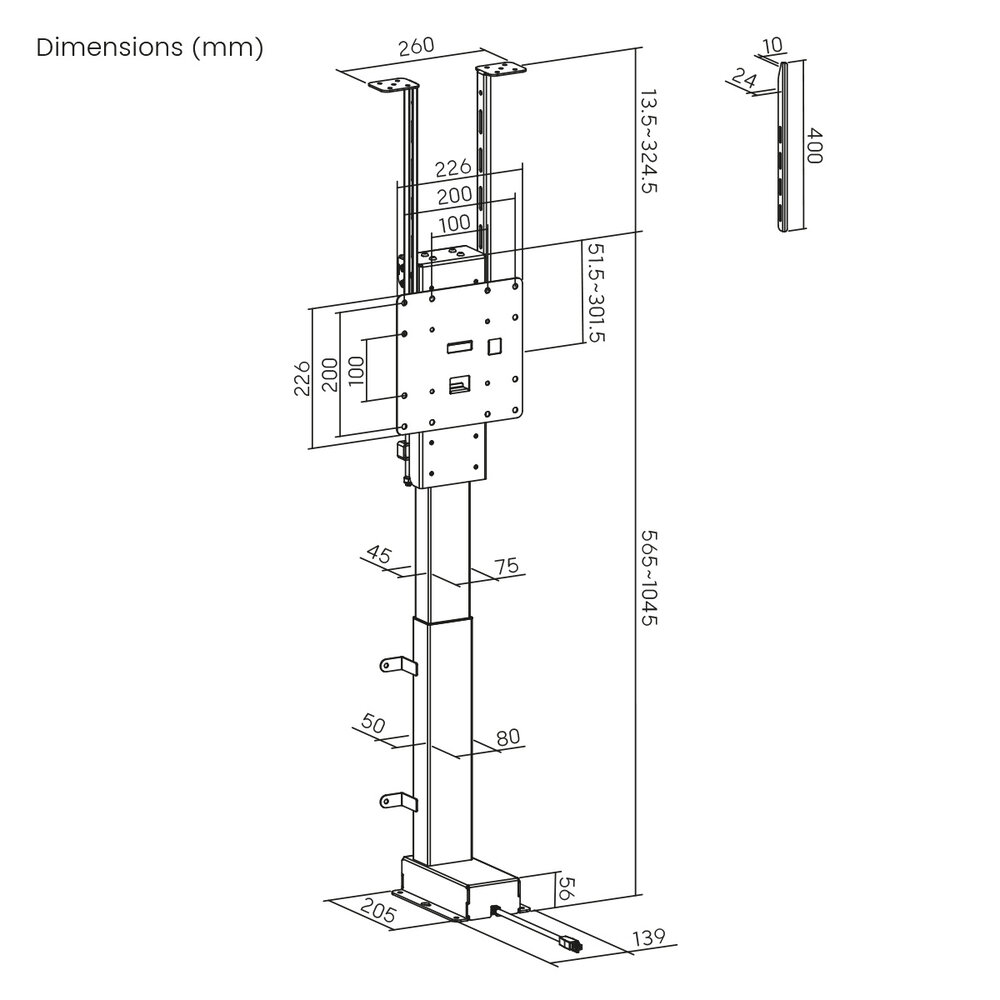

Bij de MyWall TV Lift HP 66 L kun je het midden van de 4 gaten die achterop de TV zitten op een hoogte positie bevestigen van minimaal 263.5 mm tot maximaal 513.5 mm. Dit is telkens met stappen van 5 cm te verhogen. Dus het midden van de 4 gaten achterop je TV is op een hoogte te hangen van 263.5 mm, 313,5 mm, 363.5 mm, 413.5 mm, 463.5 mm en 513.5 mm.

Voorbeeld:
Stel je heb een TV van 32 inch TV, met een hoogte van 45 cm. Met een VESA gatenpatroon van 200x200 mm, waarvan de gaten exact rondom het midden van het scherm zitten. Dan zit het midden van deze 4 gaten dus precies 225 mm vanaf de onderzijde van de TV en 225 mm vanaf de bovenzijde van de TV.

Als ik het scherm en het midden van de 4 gaten dan op de laagst mogelijke positie op de lift monteer. De 263,5 mm dan zou de TV op 263.5 mm + 225 mm = 38.5 mm vanaf de bodem van de kast komen te hangen. Wat niet voldoende is, omdat je minimaal 60 mm vanaf de bodem moet komen in verband met de voet. Dus deze positie is geen optie.

Je zult in dit geval de TV dus op minimaal de 313.5 mm moeten bevestigen. In dit geval komt de TV dan als volgt uit:

313.5 mm (bevestigingshoogte midden van de 4 ophanggaten van de TV)
225 mm naar onderzijde TV (313.5 - 225 mm = 88.5 mm vanaf de bodem van de kast)
225 mm vanaf midden gaten naar bovenzijde TV (313.5 + 225 mm = 538.5 mm)

Dat betekent dus dat de TV op een minimale hoogte uit zou komen van 538.5 mm. Dan heeft de klep duwer of de klepdrager ook nog +/- 10 mm nodig en zou je dus uitkomen op een binnenmaat kast hoogte van minimaal 550 mm.

Zoals gezegd, je kunt de hoogte van het midden van de 4 gaten ook hoger hangen, vanzelfsprekend gaat de hoogte van de binnenmaat van de kast dan ook mee naar boven met stappen van 50 mm tot maximaal een hoogte van 750 mm.

Als je dus de maten weet vanaf het midden van de 4 gaten op je TV tot bovenzijde TV en de maten van het midden van de 4 gaten van je TV tot onderzijde TV dan kun je het eenvoudig allemaal zelf berekenen. Mocht dat toch niet lukken, schroom niet en stuur ons deze maten. U kunt deze ons mailen op [email protected], dan maken wij de berekening.

Hoe breed en hoe diep moet de kast minimaal zijn?

De minimale breedte van de kast zal overigens de breedte van de TV plus ongeveer 0,5 cm aan beide zijde. Breder kan uiteraard altijd, maar is niet noodzakelijk. De diepte van de kast, zal door de voet van 205 mm en de kabel die hier aan de voorzijde uit komt minimaal 215 mm moeten zijn.

Hoe hoog komt de TV dan uiteindelijk maximaal?

De maximale uitslag van deze TV lift is 480 mm, dat houdt dus in dat hij maximaal 480 mm omhoog komt. Waarbij een 32 inch TV +/- 45 cm hoog is. Waardoor hij niet heel erg ver boven een kast uit zou steken. Soms is dat gewenst, maar in de meeste gevallen zou je het wel iets meer boven de kast uit willen laten komen. Wij zouden je dan ook aanraden om deze lift te gebruiken bij schermen tot maximaal 28 inch en bij een TV van 32 inch te kiezen voor een maatje groter, de HP 66-1 L.

Veiligheid voor alles!

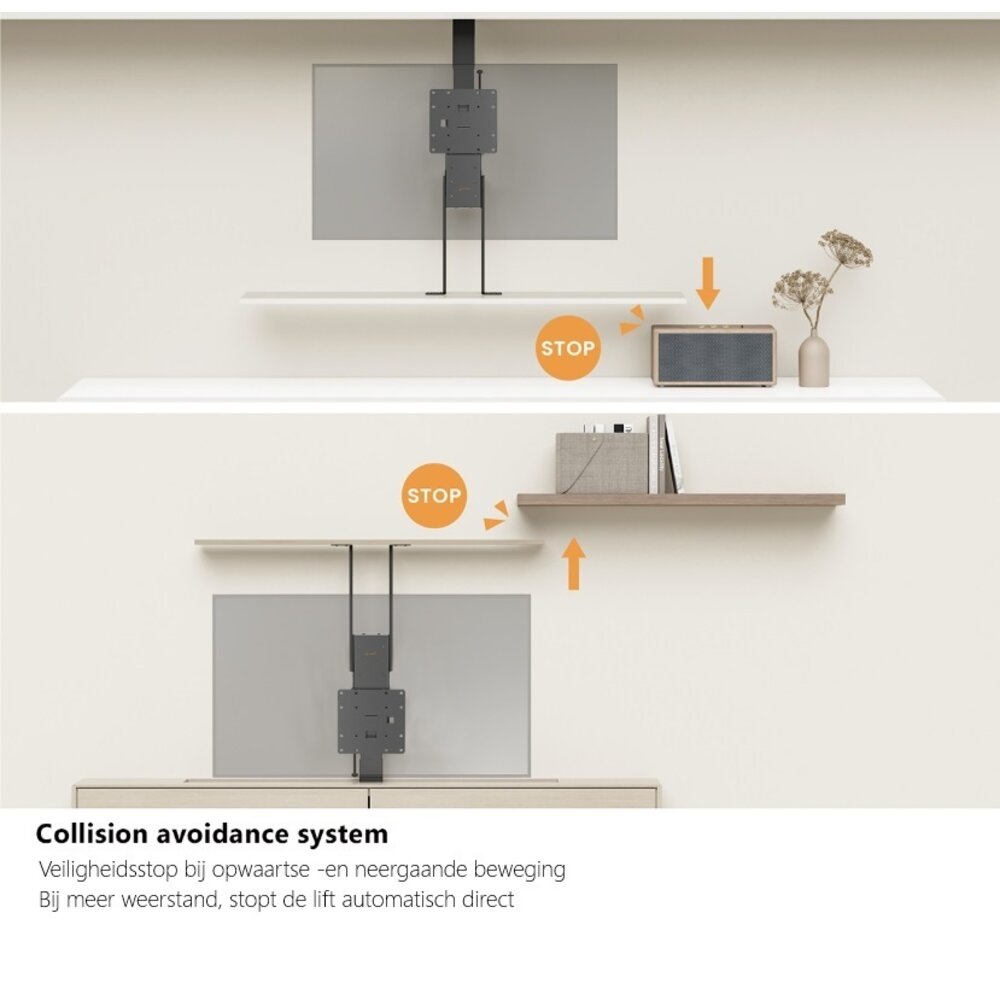

Deze TV lift is voorzien van Collision Avoidance Systeem, dat wil zeggen dat de lift bij een ongebruikelijke extra weerstand direct stopt met bewegen en een stukje terug de andere kant op gaat. Dit is een veiligheidssysteem dat is ingebouwd voor als de lift bij het open gaan bijvoorbeeld tegen iets aan loopt wat er normaal niet staat, of wanneer de TV lift gaat sluiten er geen vingers tussen klem kunnen gaan zitten.

Daarnaast heeft deze TV lift ook een beveiliging tegen oververhitting, die misschien iets te streng is ingesteld, maar goed voorkomen is beter dan genezen. Als je de lift 2,5 keer achter elkaar omhoog en omlaag doet (of omgekeerd) dan zal de thermische beveiliging ingeschakeld worden en kun je de lift 15 tot 30 minuten niet bewegen. Na deze tijd zal de thermische beveiliging weer uitschakelen en kun je de TV lift gewoon weer gebruiken. Dit is wel iets om rekening te houden bij installatie en afstellen van de memory afstandsbediening en eventueel de app en spraak bedieningen, als je dit volledig achter elkaar uitvoert dan zal de lift vermoedelijk te vaak op en neer moeten, waardoor je hier hinder van zou kunnen ondervinden. Het is dan ook verstandig om dit niet allemaal direct achter elkaar in te gaan stellen, maar even een tussenpauze te nemen. Eerst het één en een half uurtje later de volgende.

Heb je nog vragen over deze TV lift van MyWall of over andere TV liften in ons assortiment? Vraag het ons gerust, wij helpen je graag. Wij zijn telefonisch bereikbaar op 075 655 55 80 of per mail naar [email protected]
